Sensor de nivel de agua sin contacto

I. introducción del sensor de nivel de agua sin contacto

El sensor de nivel de agua de aire limpio se aplica a todo tipo de electrodomésticos, como hornos, tanques de agua, cafeteras, máquinas de leche de soja, máquinas de fructosa y otras pruebas de líquidos relacionadas, categorías de pruebas de fluidos. Además, en equipos inteligentes con participación de agua o líquido, como la industria, la agricultura y la protección del medio ambiente, se puede agregar la detección inteligente de sensores de nivel de agua separados.

Con el rápido desarrollo de la Ciencia y la tecnología, la tecnología de detección del nivel del agua también está progresando constantemente. Desde los tipos mecánicos tradicionales, como la bola flotante de palanca, el tipo electromagnético, la detección de señales de caña seca, etc., hasta las nuevas tecnologías de detección actuales, como la detección capacitiva, han mejorado en gran medida el rendimiento y la conveniencia de aplicación de la detección del nivel del agua.

Los métodos tradicionales de detección del nivel del agua requieren colocar la sonda de detección del nivel del agua o la detección en el agua, o lograr el propósito de la detección del nivel del agua empujando diferentes puntos de contacto de la caña seca con el nivel del agua a través de bolas flotantes. Estos tienen altos requisitos para la estructura del producto, altos costos, equipos de inspección de agua fáciles de dañar y corta vida útil.

La tecnología de detección del nivel del agua del aire limpio resuelve el problema de los puntos dolorosos anteriores y tiene las ventajas de sin contacto, fácil de usar, bajo costo y largo ciclo de uso. Tecnología de detección de nivel de agua de aislamiento de fuente limpia, basada en el circuito de hardware de detección de nivel de agua de capacitor especial integrado de mcu, con algoritmos inteligentes de ia, además de una interfaz hombre - máquina visual y humana simple, no es necesario en el interior del líquido de detección, no es necesario un sensor externo, la placa de PCB no necesita entrar en contacto con el agua, puede permitir un material aislante de espesor de 4 - 8 mm, 1 - 3 mm de brecha de aire para lograr la detección de nivel de agua de aislamiento.

2. instrucciones básicas de uso:

1. pegue estrechamente la placa de detección del nivel del agua del aire a la pared del recipiente de agua;

2. conecte la fuente de alimentación 5v en la interfaz de alimentación, y la luz de potencia siempre se enciende, lo que indica que la fuente de alimentación es normal;

3. utilice la herramienta de Puerto serie USB a ttl para conectarse a la computadora y cooperar con el software de la computadora superior del tablero de detección de nivel de agua para ver el tablero de datos en tiempo real de la interfaz y depurar la función;

3. principio de detección del nivel del agua en el aire

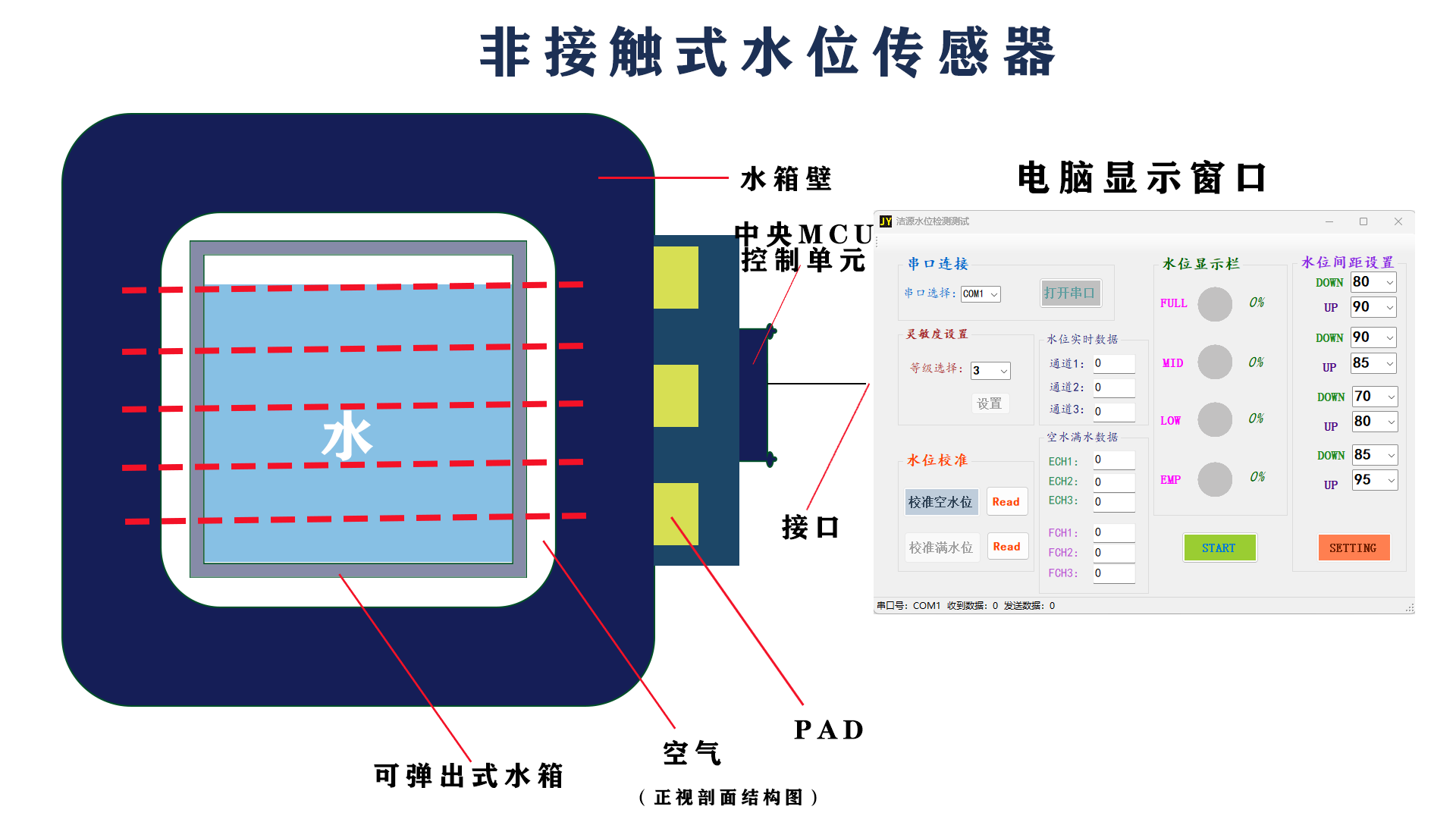

1. los cambios en el medio entre el PCB y el contenedor causarán pequeños cambios en la capacidad;

2. la placa de desarrollo de detección del nivel del agua del aire de la placa tiene una sensibilidad de detección capacitiva extremadamente alta, que puede detectar pequeños cambios capacitivos causados por cambios en el nivel del agua;

3. la placa de desarrollo de detección del nivel del agua de separación del aire de la placa tiene una capacidad de separación del aire (aire) de unos 2 - 3 mm, y tiene una alta capacidad de tolerancia a fallas para la estructura y la instalación;

4. puede hacer frente eficazmente a los cambios provocados por la acumulación de escala. (se pueden revalidar los valores iniciales para hacer frente a varios cambios)

5. el espesor del recipiente de inspección de agua alcanza los 6 mm.

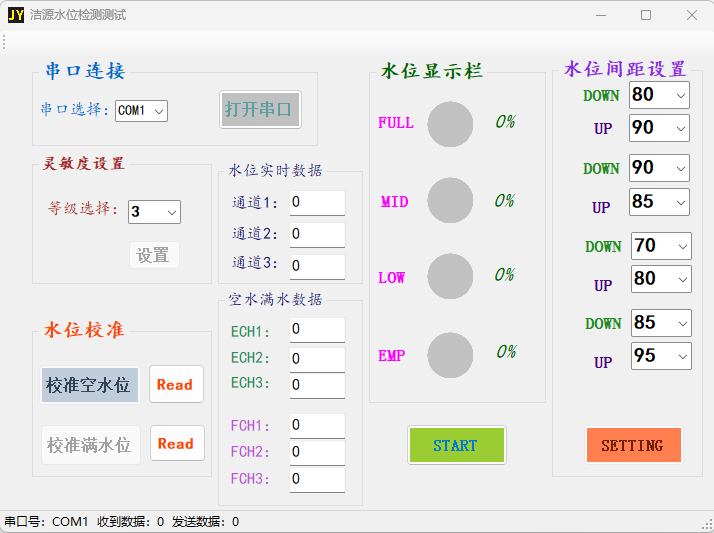

IV. interfaz de software

1. se pueden establecer diferentes niveles de sensibilidad

Las diferentes sensibilidades se manifiestan principalmente en la diferente sensibilidad de la lámina de cobre para detectar el nivel del agua a los cambios en el nivel del agua, es decir, qué tan alto es el agua que se puede juzgar como agua después de cubrir la lámina de cobre. Resultados mostrados: la siguiente imagen muestra que cuanto mayor sea el ajuste de sensibilidad, menor será la posición de la lámina de cobre correspondiente a la línea de agua juzgada por el sistema.

2. se puede establecer el porcentaje del valor efectivo alto y bajo de cada nivel de agua.

Después de fijar la distancia de varios parámetros, el valor máximo de cambio leído es del 100%, por lo que se podrá definir el nivel efectivo de agua en cada lugar. Incluye la relación porcentual calibrada del nivel del agua al bajar o también tiene una relación porcentual configurable durante el aumento del nivel del agua.

3. se pueden observar los valores actuales de datos en tiempo real de cada nivel de agua

Cuando la detección del nivel del agua en el aire define tres niveles de agua, tres grupos de datos enteros se transmitirán a la interfaz del ordenador superior en tiempo real, y los datos de proporción porcentual en tiempo real también se mostrarán en la interfaz.

4. se puede leer el valor de verificación del nivel del agua vacía y el valor de verificación del nivel del agua completa de una sola vez.

Cuando se ejecuta por primera vez el software de interfaz de detección de nivel de agua de fuente limpia, se lee la información del tablero inferior. si el tablero inferior no está corto y el programa de verificación de agua completa, la interfaz pedirá la función de verificación inicial para garantizar una respuesta correcta durante la prueba oficial de nivel de agua.
